Ano ang layunin ng isang set screw sa isang brake rotor?

Ano ang Ginagawa ng Single Screw Rotor sa isang Progressive Cavity Pump

A solong turnilyo rotor ay ang helical shaft component na umiikot sa loob ng isang katugmang stator upang ilipat ang likido o semi-solid na materyal sa pamamagitan ng isang progresibong cavity pump, o na nagtutulak at natutunaw na plastik na materyal pasulong sa loob ng isang extruder barrel. Ang pangunahing pag-andar nito ay diretso: habang umiikot ang rotor, ang spiral groove ay bumubuo ng isang selyadong lukab laban sa nakapalibot na pader, at ang lukab na ito ay umuusad sa kahabaan ng axis, na nagdadala ng materyal kasama nito sa isang matatag, mababang rate ng daloy ng pulso. Ito ang direktang sagot sa kung ano ang ginagawa ng bahagi, at ang lahat sa ibaba ay nagpapaliwanag kung paano ito gumagana, kung bakit ito isinusuot, at kung paano pumili at mapanatili ang isa nang tama.

Sa mga aplikasyon ng bomba, gumagana ang rotor kasama ng a stator para sa mga progresibong cavity pump , isang elastomer-lined na manggas na nagbibigay ng sealing surface. Sa mga extrusion application, ang parehong helical geometry ay gumagana laban sa isang metal barrel wall sa halip na isang rubber stator. Ang parehong mga sistema ay umaasa sa parehong pinagbabatayan na prinsipyo: isang umiikot na spiral geometry na nagko-convert ng rotational energy sa steady axial displacement ng materyal.

Pangkalahatang-ideya ng Produkto at Structural Design

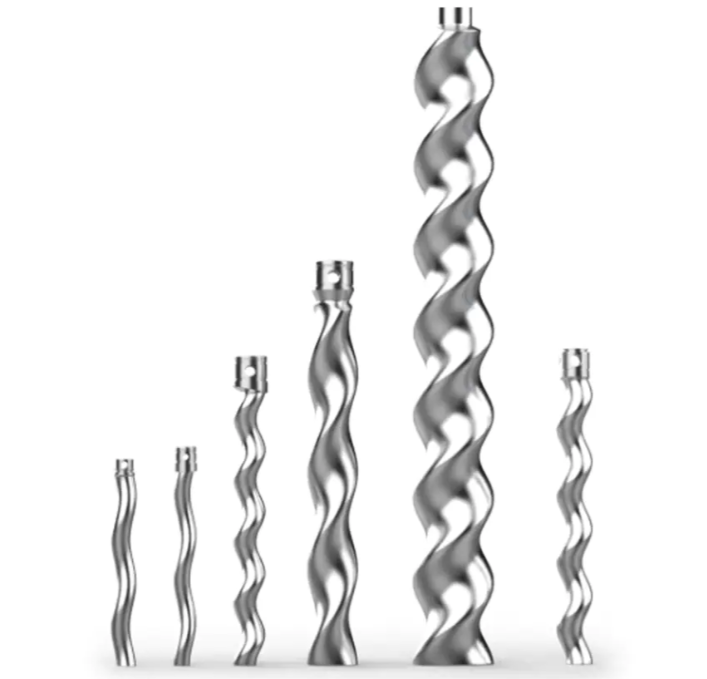

Ang larawan sa ibaba ay nagpapakita ng isang set ng mga single screw rotor na may iba't ibang haba at pitch profile, na naglalarawan kung paano ang parehong pangunahing spiral na disenyo ay ini-scale para sa iba't ibang mga kapasidad ng daloy at laki ng application, mula sa mga compact dosing unit hanggang sa mas mahabang rotor na ginagamit sa mas mataas na volume na mga tungkulin sa paglipat.

Ang bawat rotor ay tinutukoy ng isang maliit na bilang ng mga geometric na parameter na tumutukoy sa pagganap nito: ang panlabas na diameter ng spiral, ang pitch (ang axial length ng isang buong helical turn), ang eccentricity (ang offset sa pagitan ng rotor centerline at ang geometric centerline), at ang groove depth. Ang isometric diagram sa ibaba ay naglalagay ng label sa mga parameter na ito sa isang pinasimple na modelo ng rotor upang gawing mas madaling sundin ang terminolohiya kapag nagbabasa ng isang teknikal na drawing o mga spare parts catalog.

Ang pag-unawa sa mga parameter na ito ay mahalaga dahil ang pagpapalit ng alinman sa mga ito ay nagbabago sa mga katangian ng daloy ng rotor, profile ng paggugupit nito, at pattern ng pagsusuot nito. Ang isang mas maikling pitch na may mas maliit na groove depth ay may posibilidad na umangkop sa mas mataas na pressure, lower-flow na mga tungkulin, habang ang mas mahabang pitch na may mas malalim na groove ay pinapaboran ang mas banayad na paghawak ng mga shear-sensitive na materyales gaya ng mga produktong pagkain. Ito ang dahilan kung bakit mga sintomas ng single screw rotor ng napaaga na pagkasuot ay madalas na natunton pabalik sa isang hindi pagkakatugma sa pagitan ng orihinal na geometry at isang binagong kondisyon ng pagpapatakbo, sa halip na isang depekto sa mismong bahagi.

Paano Nabubuo ang Rotor Wear Habang Operasyon

Sa loob ng isang plastic extruder, itinutulak ng single screw rotor ang hilaw na materyal pasulong at bumubuo ng init sa pamamagitan ng friction habang ang materyal ay dumadaan sa puwang sa pagitan ng spiral groove at ng panloob na dingding ng bariles. Habang umiikot ang tornilyo, inilalapat nito ang puwersa ng paggugupit at presyon sa materyal, unti-unting lumalambot at hinahalo ito nang pantay-pantay bago ito itulak patungo sa die at ilabas sa tapos na hugis. Ang bilis ng tornilyo, temperatura ng bariles, at presyon ng system ay direktang nakakaimpluwensya sa kung gaano kahusay ang prosesong ito, at pareho silang nakakaimpluwensya kung gaano kabilis ang pagsuot ng ibabaw ng rotor.

Sa isang kapaligiran sa pagtatrabaho na may mataas na temperatura, ang pagsusuot sa rotor ay karaniwang nagmumula sa apat na magkakapatong na pinagmumulan. Una, pinapalambot ng mataas na temperatura ang materyal ng rotor mismo, na nagpapatindi ng alitan laban sa dingding ng bariles at gumagawa ng thermal wear. Pangalawa, ang kamag-anak na paggalaw sa pagitan ng rotor at ng bariles, materyal, at iba pang mga contact surface sa panahon ng pag-ikot ay gumagawa ng ordinaryong mekanikal na pagkasuot sa paglipas ng panahon. Pangatlo, ang mga dumi tulad ng mga additives o natitirang kahalumigmigan sa naprosesong materyal ay maaaring makasira sa ibabaw ng rotor at mapabilis ang pagkasira. Ikaapat, ang sariling geometry ng rotor, pagpili ng materyal, at katumpakan ng pagmamanupaktura ay nakakaapekto sa kung gaano ito lumalaban sa lahat ng nasa itaas mula sa simula.

Ang pahalang na bar chart sa ibaba ay nagpapakita ng isang pangkalahatan, naglalarawang paghahambing ng kung gaano kalakas ang bawat isa sa apat na salik na ito ay karaniwang nag-aambag sa pangkalahatang pagkasira ng rotor sa ilalim ng matagal na operasyon ng mataas na temperatura. Ito ay inilaan bilang isang gabay sa konsepto sa halip na isang nasusukat na istatistika mula sa anumang solong pag-install, dahil ang aktwal na sukat ng pagsusuot ay nag-iiba ayon sa materyal, bilis, at kasaysayan ng pagpapanatili. Gayunpaman, ang relatibong pagkakasunud-sunod ay pare-pareho sa karaniwang karanasan sa field: ang thermal at mekanikal na pagkasuot ay kadalasang nangingibabaw, habang ang corrosive at mga salik na nauugnay sa disenyo ay kumikilos bilang nag-aambag sa halip na mga pangunahing sanhi. Ang pagkilala kung aling salik ang pinakaaktibo sa isang partikular na system ay nakakatulong na matukoy kung ang priyoridad na pag-aayos ay isang pag-upgrade ng coating, isang pagpapahusay sa paglamig, o isang pagsusuri sa geometry.

Pagpili ng Materyal at Mga Patong na Lumalaban sa Pagsuot

Ang pagkontrol sa pagsusuot sa isang turnilyo rotor ay nagsisimula sa pagpili ng materyal. Ang mga metal na haluang metal na lumalaban sa mataas na temperatura, lumalaban sa pagsusuot, at lumalaban sa kaagnasan ay ang karaniwang panimulang punto para sa mga rotor na inaasahang patuloy na tatakbo sa ilalim ng hinihinging mga kondisyon. Higit pa sa maramihang materyal, ang pang-ibabaw na paggamot ay gumaganap ng pantay na mahalagang papel sa pagpapahaba ng buhay ng serbisyo.

Mga Patong sa Ibabaw

Ang paglalagay ng wear-resistant coatings tulad ng tungsten carbide o silicon nitride sa ibabaw ng rotor ay nagpapataas ng katigasan ng ibabaw at nagpapabuti ng resistensya sa parehong mekanikal at thermal wear, na partikular na mahalaga sa tuluy-tuloy na tungkulin na mga linya ng extrusion.

Geometry Optimization

Ang pag-optimize ng mga geometric na parameter gaya ng helix na angle, pitch, at groove depth ay binabawasan kung gaano katagal ang materyal na nakadikit sa ibabaw ng rotor at nagpapababa ng shear force sa alinmang punto, na nagpapababa naman ng localized wear concentration.

Pagpapahusay ng Sistema ng Paglamig

Ang pagpapalakas sa sistema ng paglamig ay nakakatulong na matiyak na ang rotor at barrel ay epektibong lumalamig sa panahon ng mataas na temperatura na operasyon, na pinapanatili ang temperatura sa pagtatrabaho sa loob ng isang matatag na hanay at binabawasan ang thermal wear sa mahabang panahon.

Inihahambing ng radar chart sa ibaba ang apat na diskarte sa disenyo ng rotor sa limang dimensyon ng pagganap sa isang relatibong sukat, na nag-aalok ng isang konseptwal na balangkas para sa pagsusuri Mga accessory ng screw pump at mga opsyon sa pag-upgrade ng rotor sa halip na isang ulat sa anumang solong nasubok na produkto. Ipinapakita nito na ang isang coated, geometry-optimized rotor sa pangkalahatan ay mas mataas ang score sa wear resistance at service life, habang ang isang standard na uncoated rotor ay nananatiling isang makatwirang pagpipilian para sa lighter-duty o intermittent applications. Ang pagbabasa sa limang axes nang magkasama, sa halip na anumang solong punto sa paghihiwalay, ay nagbibigay ng pinakamalinaw na larawan kung saan ipinagpalit ng isang partikular na disenyo ang isang kalamangan para sa isa pa. Ang ganitong uri ng paghahambing ay pinaka-kapaki-pakinabang sa maagang bahagi ng proseso ng pagtutukoy, bago ang pagpapares ng rotor at stator ay pinal para sa isang partikular na tungkulin.

Mga Aplikasyon sa Industriya ng Single Screw Rotor

Ang mga single screw rotor at ang mga pump na itinayo sa paligid ng mga ito ay ginagamit sa malawak na hanay ng mga industriya dahil ang pinagbabatayan na spiral displacement na prinsipyo ay humahawak ng malawak na spectrum ng mga lagkit at mga uri ng materyal na may medyo mababang gupit kumpara sa iba pang mga teknolohiya ng pump. A vertical screw pump madalas na pinipili ang configuration kung saan limitado ang espasyo sa sahig o kung saan pinapasimple ng gravity feed ang paglo-load, habang nananatiling karaniwan ang mga horizontal configuration sa tuluy-tuloy na mga linya ng proseso.

• Gumagamit ng mga screw pump system ang mga environmental water treatment plant upang ilipat ang putik at ginagamot na tubig nang mapagkakatiwalaan sa mababang pulsation
• A dumi sa alkantarilya screw pump ang configuration ay humahawak sa munisipal at pang-industriyang wastewater na naglalaman ng mga solido nang walang labis na pagbabara
• A putik screw pump ay karaniwang tinukoy para sa dewatered o thickened sludge transfer sa mga pasilidad ng paggamot
• A pump ng tornilyo ng pagkain variant, na binuo gamit ang mga food-grade na materyales at mga finish, naglilipat ng malapot o particulate-containing mga produktong pagkain nang malumanay
• Ang mga proseso ng sektor ng kemikal, papel at pulp, petrochemical, at enerhiya ay umaasa sa parehong prinsipyo ng rotor at stator para sa pare-parehong pagsukat at paglipat

Bilang a tagagawa ng mga screw pump pagbibigay ng parehong kumpleto single screw pump at indibidwal ekstrang bahagi para sa mga progresibong cavity pump , ang pagtutugma ng rotor material at coating sa partikular na industriya ay isang nakagawiang bahagi ng proseso ng espesipikasyon, dahil ang rotor na angkop sa abrasive sludge duty ay hindi awtomatikong tamang pagpipilian para sa food-grade transfer.

Ang paglalarawang ito ay nagpapakita ng isang pangkalahatang pattern na nakikita sa mga industriya ng proseso: ang mga application na kinasasangkutan ng mga abrasive na solid, tulad ng sludge transfer at chemical o petrochemical na tungkulin, ay higit na hinihiling sa rotor wear resistance kaysa sa mas banayad na mga aplikasyon tulad ng paglilipat ng produktong pagkain o paghawak ng malinis na tubig. Ito ang eksaktong dahilan kung bakit ang rotor material at pagpili ng coating ay dapat palaging tumugma sa partikular na tungkulin sa halip na ituring bilang isang one-size-fits-all na desisyon, at kung bakit ang pagkonsulta sa pump supplier sa panahon ng espesipikasyon ay may posibilidad na maiwasan ang mga isyu sa maagang pagsusuot sa ibang pagkakataon.

Mga Kasanayan sa Pagpapatakbo na Nagpahaba ng Buhay ng Serbisyo ng Rotor

Higit pa sa mga pagpipilian sa materyal at coating, ang pang-araw-araw na disiplina sa pagpapatakbo ay may masusukat na epekto sa kung gaano katagal ang isang screw rotor ay tumatagal sa serbisyo. Ang mga sumusunod na kasanayan ay malawak na kinikilala sa loob ng progresibong cavity pump at industriya ng extrusion bilang mga epektibong paraan upang mapabagal ang pag-unlad ng pagsusuot.

1. Patakbuhin ang extruder o pump nang mahigpit ayon sa mga na-rate na pamamaraan nito, pag-iwas sa mga kondisyon ng labis na karga at madalas, hindi kinakailangang start-stop cycle.
2. Mag-iskedyul ng mga regular na pagsusuri sa pagpapanatili upang masuri ang pagkasuot ng rotor at barrel o stator, at palitan ang mga bahaging nasira nang husto bago ito makaapekto sa kalidad sa ibaba ng agos.
3. Regular na linisin ang rotor at ang housing nito upang alisin ang mga nakakabit na dumi at nalalabi na maaaring mapabilis ang pagkasira ng pagkasira.
4. Maglagay ng naaangkop na pagpapadulas sa ibabaw ng contact sa pagitan ng rotor at housing upang mabawasan ang pagkasira na dulot ng friction
5. Panatilihin ang pare-parehong kalidad ng hilaw na materyal, pag-iwas sa mga feedstock na may labis na mga dumi o hindi pantay na laki ng butil na nagpapataas ng abrasive wear
6. Tumpak na kontrolin ang sistema ng pag-init at paglamig upang maiwasan ang labis na mga pagbabago sa temperatura na nagbibigay-diin sa materyal ng rotor

Ang line chart sa ibaba ay naglalarawan, sa mga pangkalahatang tuntunin, kung paano nakakaapekto ang pare-parehong mga kasanayan sa pagpapanatili sa pinagsama-samang pagkasira ng rotor sa isang pinahabang panahon ng pagpapatakbo kumpara sa minimal o hindi regular na pagpapanatili. Ito ay ipinakita bilang isang konseptong kalakaran sa halip na sinusukat na data mula sa isang partikular na yunit, dahil ang aktwal na mga kurba ng pagsusuot ay nakadepende nang husto sa pagiging abrasive ng materyal, kontrol sa temperatura, at duty cycle. Gayunpaman, ang lumalawak na agwat sa pagitan ng dalawang linya sa paglipas ng panahon ay sumasalamin sa isang pattern na karaniwang iniuulat sa buong industriya: maliit ang mga pagkakaiba sa pagsusuot sa maagang yugto, ngunit malaki ang pagsasama-sama ng mga ito habang tumatagal ang isang rotor na hindi maayos na napanatili sa patuloy na serbisyo. Ito ay isa sa mga pinakamalinaw na argumento para sa pagbuo ng isang nakagawiang iskedyul ng inspeksyon sa anumang pump o extrusion na plano sa pagpapanatili sa halip na tumugon lamang pagkatapos maganap ang isang pagkabigo. Ang mga pasilidad na sumusubaybay sa mga uso sa pagsusuot sa paglipas ng panahon ay karaniwang mas mahusay na nakaposisyon upang magplano ng pagpapalit ng rotor nang maagap sa halip na makaranas ng hindi planadong downtime.

Tungkol sa Jingjiang Meijia Pump Industry Co., Ltd.

Ang Jingjiang Meijia Pump Industry Co., Ltd. ay matatagpuan sa No. 36 Xintai Road, Jingjiang Economic and Technological Development Zone, Jiangsu Province. Ang kumpanya ay nakikibahagi sa produksyon, pagbebenta, at serbisyo pagkatapos ng pagbebenta ng mga single screw pump at single screw pump na mga spare parts, na may isang engineering team na may karanasan sa disenyo, pagmamanupaktura, at inspeksyon ng mga kumpletong set ng screw pump.

Ang mga produkto ng Meijia single screw pump ay nagtatampok ng kumpletong hanay ng istruktura, magkakaibang mga opsyon sa pagsasaayos, at kumpletong mga detalye na angkop sa mga application na nakatuon sa tibay. Ginagamit ang mga ito sa buong environmental water treatment, kemikal na pagproseso, papel at pulp, pagkain at parmasyutiko, petrochemical, at mga operasyon sa sektor ng enerhiya. Bilang a tagagawa ng mga screw pump , Nagbibigay din ang Meijia Pump Industry ng mga unibersal na accessory na tugma sa isang malawak na hanay ng mga single screw pump system, na sinusuportahan ng kapasidad ng produksyon at teknikal na karanasan na nilalayon upang magbigay ng matatag na pagganap para sa mga produkto nito.

Ang after-sales service center ng kumpanya ay nagpapanatili ng isang pangkat ng mga inhinyero na magagamit upang suportahan ang mga customer na may teknikal na follow-up pagkatapos ng pag-install. Sa pangmatagalang paghahambing sa iba't ibang kapaligiran at kondisyon sa pagtatrabaho, iniulat ng mga user na ang mga produkto ng Meijia single screw pump ay patuloy na gumagana nang maaasahan taon-taon. Ang Jingjiang Meijia Pump Industry ay tumatanggap ng mga pagbisita at teknikal na pagpapalitan mula sa mga kasosyo sa buong industriya.

Mga Madalas Itanong

Q1: Ano ang nagiging sanhi ng napaaga na pagkasira sa isang turnilyo rotor?

Ang maagang pagkasira ay karaniwang sanhi ng kumbinasyon ng mataas na temperatura ng pagpapatakbo, mekanikal na alitan laban sa barrel o stator, mga dumi sa naprosesong materyal, at isang geometry o hindi pagkakatugma ng coating sa partikular na tungkulin.

Q2: Paano ko malalaman kung ang isang turnilyo rotor ay nangangailangan ng kapalit?

Kasama sa mga karaniwang indicator ang pinababang output ng daloy, tumaas na ingay o vibration sa panahon ng operasyon, hindi pare-pareho ang pagbabasa ng pressure, at nakikitang surface pitting o grooving sa panahon ng regular na inspeksyon.

T3: Maaari bang gamitin ang parehong disenyo ng rotor para sa mga aplikasyon ng pagkain at dumi sa alkantarilya?

Sa pangkalahatan ay hindi nang walang pagsasaayos; ang isang food screw pump rotor ay nangangailangan ng food-grade na materyales at mga finish, habang ang isang dumi sa alkantarilya o putik screw pump rotor ay karaniwang tinutukoy na may iba't ibang mga coatings at geometry na angkop sa mga abrasive na solid.

Q4: Gaano kadalas dapat suriin ang isang turnilyo rotor?

Ang dalas ng inspeksyon ay depende sa kalubhaan ng tungkulin, ngunit ang mga nakagawiang visual at dimensional na pagsusuri sa panahon ng mga naka-iskedyul na agwat ng pagpapanatili ay inirerekomenda upang mahuli ang mga uso sa pagsusuot bago sila makaapekto sa kalidad ng output.

Q5: Ang mga ekstrang bahagi ba ng single screw pump ay maaaring palitan sa mga brand?

Ang dimensional compatibility ay nag-iiba ayon sa tagagawa, kaya ang mga ekstrang bahagi para sa mga progressive cavity pump, kabilang ang mga rotor at stator, ay dapat na itugma sa orihinal na detalye ng pump o kumpirmahin sa supplier bago mag-order.
